随着电子医疗设备的广泛应用，医疗设备的供电安全越显重要，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能带来致命的危害。

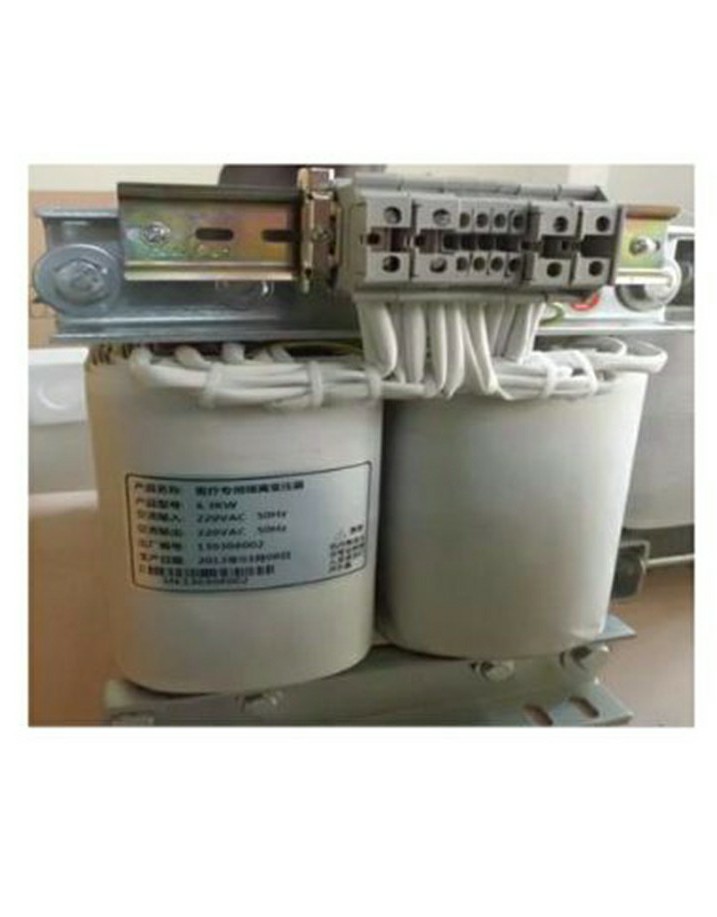

S（D)GB-YL系列三（单)相医疗专用隔离变压器是一种特殊结构与制作工艺的多线圈隔离变压器。产品铁芯采用进口低损耗超薄冷轧矽钢片叠装而成，损耗很小；绕组与绕组之间采用耐高温的高绝缘性能复合材料并双重绝缘处理，绝缘等级H级；初次级线圈之间设计静电屏蔽屏，减少了两绕组之间的电磁干扰及漏电危害；绕组内部安装PT100温度传感器，用于监测绕组温度；变压器整体采用真空侵漆处理，增加机械强度并具有抗腐蚀作用；另外，产品还采用低温升、低噪声设计，使其具有很好的温升性能和很低的噪声等级。
S（D)GB-YL系列三（单)相医疗专用隔离变压器符合以下国家标准和相关规范：
◆GB19212.1-2008/iEC 61558-1：2005《电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验》；
◆GB19212.16-2005/iEC 61558-2-15：1999《电力变压器、电源装置和类似产品的安全第16部分：医疗场所供电用隔离变压器的特殊要求》；
◆GB16895.24-2005/iEC60364-7-710：2002《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》。
技术参数
容量 | 1KVA-600KVA | 电压等级 | AC690V及以下 |
输入电压 | 额定电压±10% | 绝缘电阻 | DC 500V≥100MΩ |
输出电压 | 负载范围内额定电压±2-3℅ | 绝缘等级 | H级 |
频率 | 50Hz/60Hz | 环境温度 | —15°C--+50°C |
抗电强度 | 4200V/10mA/60s | 相对湿度 | ＜95℅ |
负载性能 | 连续100℅满载时，可承受3-倍瞬间电流 | 温升 | ＜100K |
波形失真 | 输出无附加波形失真 | 噪音 | ＜55db |
造型一览
规格型号 | 额定容量 | 额定输入 | 额定输出 | 变压器参考尺寸 | 参考重量 | 备注 | |
三 相 | SGB-YL-1 | 1 | AC690V | AC690V | 210×105×190 | 13 | |
SGB-YL-2 | 2 | 250×115×230 | 22 | ||||
SGB-YL-3 | 3 | 325×120×260 | 32 | ||||
SGB-YL-5 | 5 | 325×145×260 | 40 | ||||
SGB-YL-10 | 10 | 340×200×330 | 60 | ||||
SGB-YL-15 | 15 | 420×240×390 | 90 | ||||
SGB-YL-20 | 20 | 420×250×410 | 110 | ||||
SGB-YL-30 | 30 | 420×350×410 | 130 | ||||
SGB-YL-40 | 40 | 480×300×460 | 170 | ||||
SGB-YL-50 | 50 | 650×400×540 | 210 | ||||
SGB-YL-60 | 60 | 650×420×540 | 230 | ||||
SGB-YL-80 | 80 | 650×380×600 | 320 | ||||
SGB-YL-100 | 100 | 650×400×600 | 380 | ||||
SGB-YL-120 | 120 | 800×450×600 | 420 | ||||
SGB-YL-150 | 150 | 850×380×780 | 500 | ||||
SGB-YL-180 | 180 | 850×380×780 | 550 | ||||
SGB-YL-200 | 200 | 850×430×780 | 620 | ||||
SGB-YL-225 | 225 | 855×435×780 | 680 | ||||
SGB-YL-250 | 250 | 860×440×780 | 730 | ||||
SGB-YL-300 | 300 | 870×445×780 | 820 | ||||
SGB-YL-400 | 400 | 890×450×780 | 950 | ||||
SGB-YL-500 | 500 | 1050×600×1200 | 1300 | ||||
SGB-YL-600 | 600 | 1100×700×1200 | 1500 | ||||
单 相 | DGB-YL-1 | 1 | AC690V | AC690V | 165×140×140 | 12 | |
DGB-YL-2 | 2 | 200×130×210 | 16 | ||||
DGB-YL-3 | 3 | 200×140×210 | 18 | ||||
DGB-YL-5 | 5 | 210×170×280 | 28 | ||||
DGB-YL-8 | 8 | 210×190×300 | 36 | ||||
DGB-YL-10 | 10 | 210×220×300 | 43 | ||||
DGB-YL-12 | 12 | 240×170×380 | 47 | ||||
DGB-YL-15 | 15 | 250×180×380 | 55 | ||||
DGB-YL-20 | 20 | 250×220×380 | 77 | ||||
DGB-YL-25 | 25 | 250×230×440 | 100 | ||||
DGB-YL-30 | 30 | 250×230×550 | 120 | ||||
DGB-YL-40 | 40 | 260×250×550 | 140 | ||||
DGB-YL-50 | 50 | 330×240×550 | 170 | ||||
DGB-YL-60 | 60 | 330×280×550 | 210 | ||||
DGB-YL-80 | 80 | 330×320×550 | 260 | ||||
DGB-YL-100 | 100 | 340×320×550 | 300 | ||||
DGB-YL-120 | 120 | 440×400×600 | 360 | ||||
DGB-YL-150 | 150 | 450×420×600 | 410 | ||||
DGB-YL-180 | 180 | 560×440×780 | 470 | ||||
DGB-YL-200 | 200 | 580×445×780 | 520 | ||||
