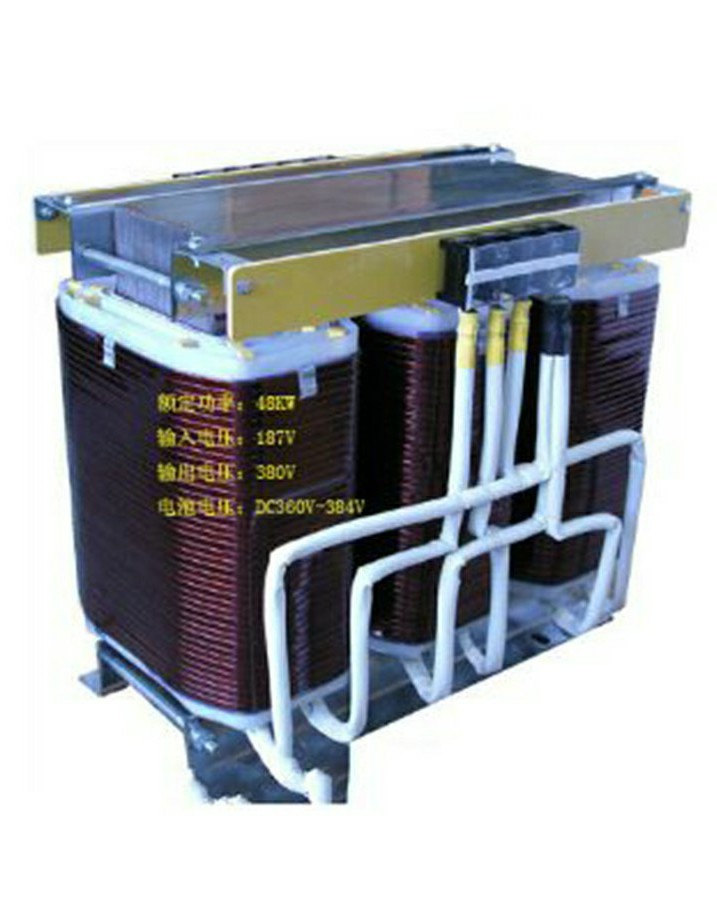

UPS.EPS专用变压器

UPS.EPS专用变压器

S(D)GB系列三(单)相UPS.EPS专用变压器的正常使用条件为:

1、环境温度:-15℃— +50℃

2、海拔高度:<3000M

3、相对湿度:< 95%

4、无严重影响变压器绝缘的气体,蒸汽、化学沉积、污垢及其它爆炸和腐蚀性介质。

5、安装场所无严重振动或颠簸。


S(D)GB系列三(单)相UPS.EPS专用变压器是一种特殊结构与制作工艺的多线圈结构变压器。UPS、EPS专用变压器系列产品专为电压转换需要而设计,采用进口冷轧矽钢片叠装,耐高温的高绝缘性能复合材料制造,绝缘等级H级,通过线圈风槽,有效降低线圈温度。

产品具有高导磁、低损耗、噪声小、温度低、抗辐射性和无毒性、免维护、高环保等特点;该专用变压器输入高阻抗,空间效率及电能转换效率高,匹配UPS电源、EPS电源、变频电源(CFP)等。

UPS、EPS专用变压器广泛应用于逆变电源,如:不间断电源(UPS),应急电源(EPS)、变频电源(CFP)等。

UPS、EPS专用变压器的漏抗值、接线方法、电压值等均可按要求订制。


技术参数

容量

 1KVA-2000KVA

电压等级

 AC3000V及以下

输入电压

 额定电压±10% PWM调制正弦波

绝缘电阻

 DC 500V≥100MΩ

输出电压

 负载范围内额定电压±2-3℅

绝缘等级

 H级

频率

 50Hz/60Hz固定(或定制40-400HZ)

环境温度

 —15°C--+50°C

抗电强度

 3500V/10mA/60s

相对湿度

 <95℅

负载性能

 连续100℅满载时,可承受3-倍瞬间电流

温升

 <100K

波形失真

  输出无附加波形失真

噪音

 <58db


造型一览

规格型号

额定容量
(KVA)

额定输入
线/相电压(V)

额定输出
线/相电压(V)

变压器参考尺寸
宽X深X高(mm)

参考重量
(KG)

备注

三 相

 SGB-1

1

AC3000V
/1720V
及以下
调制正选波

AC3000V
/1720V
及以下

210×105×190

13


 SGB-2

2

250×115×230

22


 SGB-3

3

325×120×260

32


 SGB-5

5

325×145×260

40


 SGB-10

10

340×200×330

60


 SGB-15

15

420×240×390

90


 SGB-20

20

420×250×410

110


 SGB-30

30

420×350×410

130


 SGB-40

40

480×300×460

170


 SGB-50

50

650×400×540

210


 SGB-60

60

650×420×540

230


 SGB-80

80

650×380×600

320


 SGB-100

100

650×400×600

380


 SGB-120

120

800×450×600

420


 SGB-150

150

850×380×780

500


 SGB-180

180

850×380×780

550


 SGB-200

200

850×430×780

620


 SGB-225

225

855×435×780

680


 SGB-250

250

860×440×780

730


 SGB-300

300

870×445×780

820


 SGB-400

400

890×450×780

950


 SGB-500

500

1050×600×1200

1300


 SGB-600

600

1100×700×1200

1500


单 相

 DGB-1

1

相电压
AC3000V
及以下

相电压
AC3000V
及以下

165×140×140

12


 DGB-2

2

200×130×210

16


 DGB-3

3

200×140×210

18


 DGB-5

5

210×170×280

28


 DGB-8

8

210×190×300

36


 DGB-10

10

210×220×300

43


 DGB-12

12

240×170×380

47


 DGB-15

15

250×180×380

55


 DGB-20

20

250×220×380

77


 DGB-25

25

250×230×440

100


 DGB-30

30

250×230×550

120


 DGB-40

40

260×250×550

140


 DGB-50

50

330×240×550

170


 DGB-60

60

330×280×550

210


 DGB-80

80

330×320×550

260


 DGB-100

100

340×320×550

300


 DGB-120

120

440×400×600

360


 DGB-150

150

450×420×600

410


 DGB-180

180

560×440×780

470


 DGB-200

200

580×445×780

520
