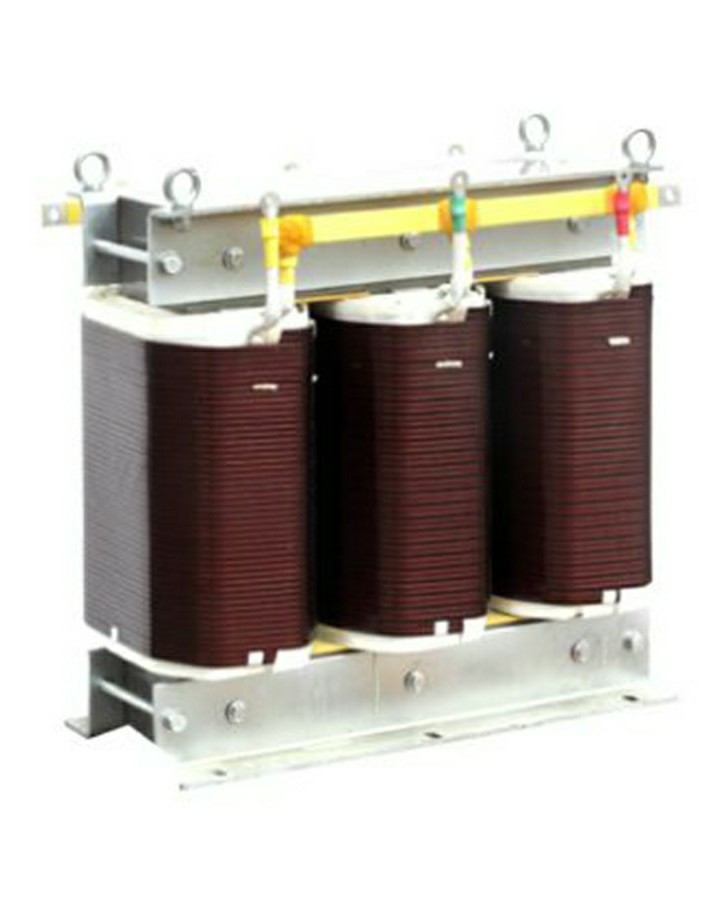

SZB.DZB系列干式自耦变压器

SZB（DZB）系列三相（单相）干式自耦变压器应在室内使用，正常使用条件为：

1、环境温度：-15℃— +45℃

2、海拔高度：＜1000M

3、相对湿度：< 95%

4、无严重影响变压器绝缘的气体，蒸汽、化学沉积、污垢及其它爆炸和腐蚀性介质。

5、安装场所无严重振动或颠簸。

在线咨询

SZB（DZB）系列三相（单相）干式自耦变压器是一种单线圈式变压器，一、二次侧共用一个绕组，其变压比有固定的和可调的两种，可以升压也可以降压。自耦变压器与同容量隔离变压器相比具有节省材料、结构简单、体积小、重量轻、效率高等优点。尤其是在变压比接近的场合使用特别经济。但是由于其一、二次侧共用一个绕组，初次级有电的联系，在某些场合的使用中应考虑这一点。

干式自耦变压器的主要作用是改变电压等级。

SZB（DZB）系列三相（单相）干式自耦变压器广泛用于高铁、地铁、高层建筑、机场、车站、码头、企业及隧道等一切需要改变电压等级的输配电场所。

技术参数

容量	1KVA-3000KVA	电压等级	AC1140V及以下
输入电压	允许额定电压±10%波动	绝缘电阻	DC 500V≥100MΩ
输出电压	负载范围内额定电压±2-3℅	绝缘等级	F级
频率	50Hz/60Hz	环境温度	—15°C--+45°C
抗电强度	3500V/10mA/60s	相对湿度	＜95℅
负载性能	连续100℅满载时，可承受3-倍瞬间电流	温升	＜100K
波形失真	无附加波形失真	噪音	＜55db

造型一览

规格型号		额定容量（KVA）	额定输入线/相电压（V)	额定输出线/相电压（V)	变压器参考尺寸宽X深X高（mm）	参考重量（KG）	备注
三相	SZB-3	3	AC1140V /660V 及以下	AC3000V /1720V 及以下	210×105×190	15
	SZB-5	5			250×115×230	22
	SZB-10	10			325×140×260	40
	SZB-15	15			340×180×330	47
	SZB-20	20			340×200×330	60
	SZB-30	30			420×240×390	85
	SZB-40	40			420×250×410	110
	SZB-50	50			420×250×410	120
	SZB-60	60			420×350×410	135
	SZB-80	80			480×300×460	170
	SZB-100	100			650×400×540	210
	SZB-120	120			650×420×540	240
	SZB-150	150			650×420×540	270
	SZB-180	180			650×380×600	330
	SZB-200	200			650×400×600	380
	SZB-225	225			800×450×600	420
	SZB-250	250			820×460×600	450
	SZB-300	300			850×380×780	520
	SZB-400	400			850×430×780	620
	SZB-500	500			850×450×780	690
	SZB-600	600			870×460×780	760
	SZB-800	800			890×470×780	900
	SZB-1000	1000			1050×600×1200	1300
单相	DZB-1	1	相电压 AC1140V 及以下	相电压 AC3000V 及以下	155×110×120	8
	DZB-2	2			165×140×140	12
	DZB-3	3			190×160×180	15
	DZB-5	5			200×140×210	17
	DZB-8	8			210×160×280	25
	DZB-10	10			210×170×280	28
	DZB-12	12			210×180×300	30
	DZB-15	15			210×185×300	32
	DZB-20	20			210×220×300	43
	DZB-25	25			240×170×380	47
	DZB-30	30			240×180×380	55
	DZB-40	40			240×220×380	77
	DZB-50	50			240×230×440	100
	DZB-60	60			240×230×550	120
	DZB-80	80			260×240×550	140
	DZB-100	100			330×240×550	170
	DZB-120	120			330×280×550	200
	DZB-150	150			330×320×550	240
	DZB-180	180			350×330×550	280
	DZB-200	200			360×335×550	310
	DZB-250	250			400×320×600	380
	DZB-300	300			450×330×600	470
