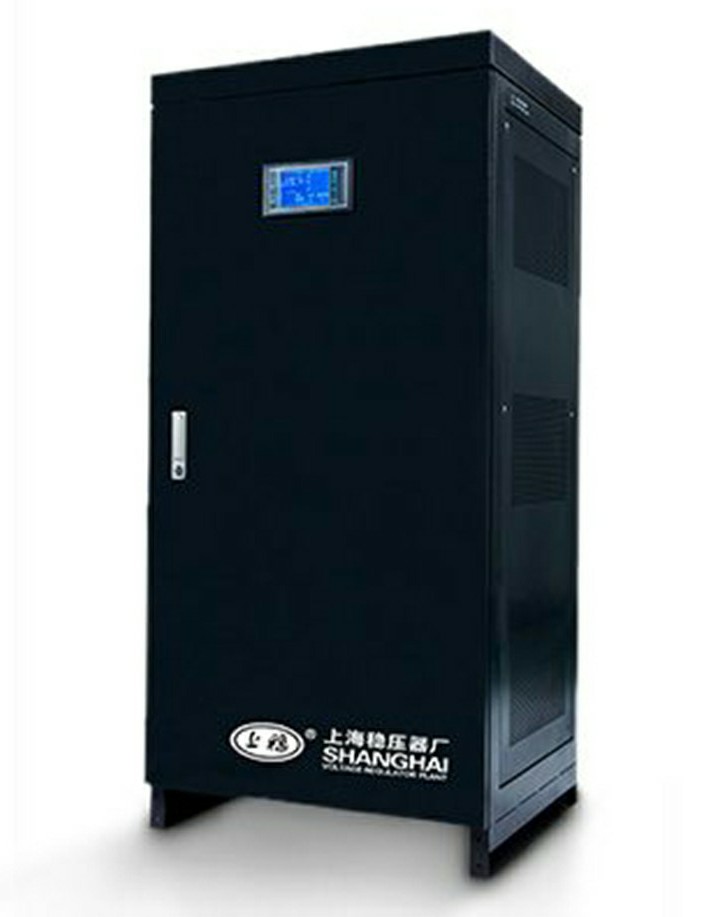

SBW-TX系列通讯基站专用稳压器是在我公司智能无触点交流稳压器基础上,针对通信基站用户供电距离远、输入电压突变频繁的特殊需求,为该行业用户量身定制的个性化的新一代智能型快速节能稳压电源。该稳压器中央控制系统采用单片机智能控制,并配以多语言液晶显示,突出表现本设备的安全性、稳定性、节能性和人性化的人机界面。同传统补偿式稳压器比较,具有智能控制与显示、快速稳压、静音节能三大显著优点。本专用稳压器采用了真有效值采样电路,能够精确检测各种电压波形的有效值,防止电磁和射频干扰,有效的滤除电网污染,并配置有RS-232接口,可实现遥控、遥测、遥信功能,同时具备完善的保护功能,确保通讯基站设备在无人值守条件下长期安全运行。
SBW-TX系列通讯基站专用稳压器是为移动、联通、电信、网通、铁通等一切通讯基站用户量身定制的个性化产品,主要用于各类通讯基站设备配套,特别适用于偏远距离供电、输入电压突变频繁的供电环境条件下使用。
技术参数
SBW-TX系列通讯基站专用稳压器主要技术指标 | ||
输入 | 稳压范围 | 常规三相304V-456V,单相176V-264V或宽范围特别订制 |
频率 | 50HZ/60HZ | |
输出 | 额定电压 | 相电压220V,线电压380V |
中心电压 | ±7℅可调整 | |
稳压精度 | ±(2-7)℅可选择(常规为±3℅) | |
响应时间 | ≤5ms | |
稳定时间 | ≤100ms | |
波形失真 | 不产生附加波形畸变(静态) | |
效率 | 50KVA及以下≥97℅、50KVA以上≥99℅ | |
三相不平衡度 | 三相电压自动平衡 | |
延时输出 | 先稳压再输出(保护设备不受冲击) | |
过压 | 输出相电压低于10℅(245V),切断输出或不间断转向旁路 | |
欠压 | 输出相电压低于10℅(195V),做最大补偿 | |
保护 | 缺相 | 具备(自动切断) |
过载 | 电子检测,过载1分钟左右切断输出 | |
过流 | 电子检测和断路器双重保护 | |
短路 | 电子检测和断路器双重保护 | |
旁路 | 人工或不间断自动旁路 | |
指示 | 电压 | A、B、C、∑ABC三相分别具有真有效值数字显示 |
电流 | A、B、C、∑ABC三相分别具有真有效值数字显示 | |
工作状态 | 稳压状态/市电状态 | |
异常 | 过压、欠压、过载、保险丝断 | |
工作方式 | 具有稳压和市电两种工作方式 | |
电压调整方式 | 同调、分调、自动判别 | |
过载能力 | 5倍额定电流1秒钟 | |
通讯功能(另增加) | 带RS-232通讯接口:可实现遥控、遥测、遥信功能 |
造型一览
型号 | 稳压范围 (V) | 额定容量 (KVA) | 额定电流 (A) | 机柜外形尺寸(mm) 宽X厚X高 W x D x H | 重量 |
(kg) | |||||
SBW-TX-10 | 三相 ±20% | 10 | 15 | 350×600×780 (带锁定轮子) | 54 |
SBW-TX-20 | 20 | 30 | 85 | ||
SBW-TX-30 | 30 | 46 | 114 | ||
SBW-TX-50 | 50 | 76 | 390×650×900(带锁定轮)子) | 150 | |
SBW-TX-80 | 80 | 121 | 460×650×1200 | 220 | |
SBW-TX-100 | 100 | 152 | 240 | ||
SBW-TX-120 | 120 | 182 | 264 | ||
SBW-TX-150 | 150 | 228 | 760×660×1600 | 350 | |
SBW-TX-180 | 180 | 273 | 387 | ||
SBW-TX-200 | 200 | 300 | 410 | ||
SBW-TX-225 | 225 | 342 | 425 | ||
SBW-TX-250 | 250 | 380 | 1100×800×2000 | 615 | |
SBW-TX-320 | 320 | 486 | 700 | ||
SBW-TX-400 | 400 | 608 | 760 | ||
SBW-TX-500 | 500 | 760 | 1010 | ||
SBW-TX-600 | 600 | 912 | 1145 | ||
DBW-TX-3 | 单相 ±20% | 3 | 13.5 | 220×500×370 | 20 |
DBW-TX-5 | 5 | 22.5 | 25 | ||
DBW-TX-10 | 10 | 45 | 260×600×400 | 38 | |
DBW-TX-15 | 15 | 68 | 45 | ||
DBW-TX-20 | 20 | 91 | 350×600×640 (带锁定轮子) | 59 | |
DBW-TX-30 | 30 | 137 | 81 | ||
DBW-TX-50 | 50 | 228 | 133 |
