技术参数

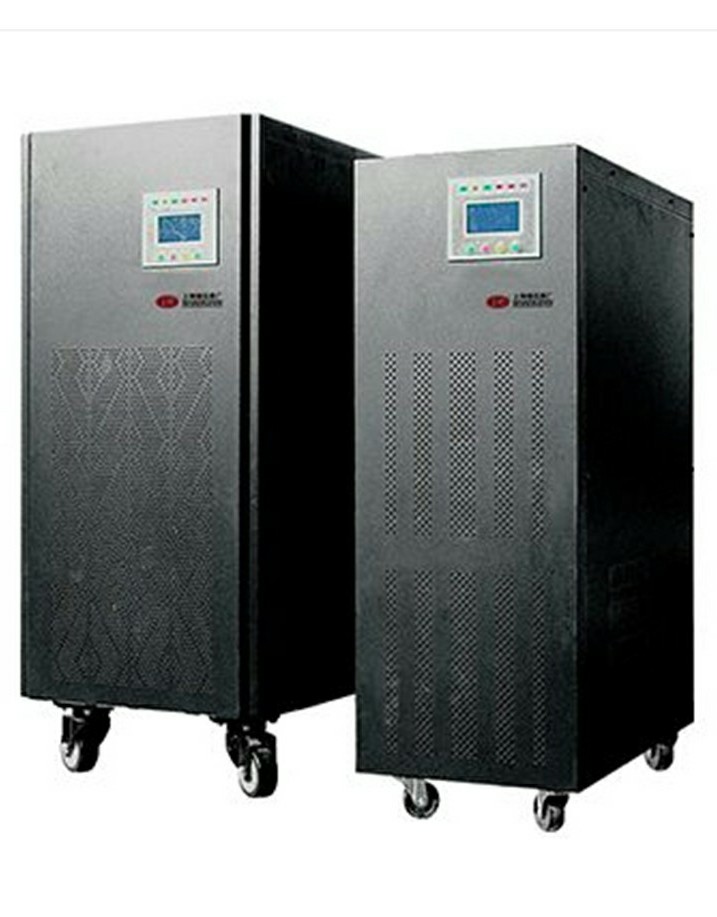

三进单出系列UPS采用第六代IGBT逆变技术，具有良好的高速开关、高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率；工作效率高，且低损耗和低发热量，驱动电路小型化，高可靠性, 完全满足从0到100％负载的跃变。
双变换纯在线式设计，采用高速处理器DSP技术，经过数字变换的正弦波电压及完美运行的新方案，可以满足您的实际需要,UPS具有完善的保护功能和高可靠性
灵活的并机技术适用于不同负载的系统单机、1+1并机、N+l冗余并机;
大屏幕中英文菜单，人机对话功能，操作简单方便，所有参数信息一目了然。
系统经过严格的短路测试及2KV高压绝缘测试;
输入、输出完全隔离，减小谐波电流及市电的直接干扰
DSP全数字控制技术，使控制精确、快速、可靠、稳定;
先进的智能电池管理技术，改变了传统的充电板充电方式，UPS可通过内部软件设定电池的充电电流，每三个月自动对电池充放电一次同时进行半小时的均充操作，实现电池自动维护，无需人工操作，从而延长电池使用寿命
强大的智能监控功能，可提供RS232、RS485、干接点及并机接。
造型一览
型号 | SWD-6KSL | SWD-10KSL | SWD-15KSL | SWD-20KSL | SWD-30KSL | SWD-40KSL | SWD-50KSL | SWD-60KSL |
额定容量 | 6KVA | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 50KVA | 60KVA |
工作方式及原理 | 在线式供电静态旁路开关（无间断切换），双重转换技术 | |||||||
相数 | 三相+N+G | |||||||
交流输入 | ||||||||
电压范围 | 380VAC±25% | |||||||
频率范围 | 50Hz/60Hz±10% | |||||||
输入功率因数 | ≥0.92(带输入滤波器) | |||||||
软启动 | 0-100% 5sec | |||||||
旁路输入 | ||||||||
相数 | 单相 | |||||||
标称电压 | 220VAC±25% | |||||||
标称频率 | 50Hz/60Hz±10% | |||||||
逆变器/旁路转换时间 | 0ms | |||||||
电池 | 铅酸免维护蓄电池 | |||||||
标称DC电压 | 192VDC | 360VDC | ||||||
截止电压 | 315VDC | |||||||
充电电压 | 405VDC | |||||||
充电电流 | 1A-50A(根据电池容量设置) | |||||||
交流输出 | ||||||||
相数 | 单相 | |||||||
标称电压 | 220VAC±1%(稳态负载),220VAC±3%(负载波动) | |||||||
标称频率 | 50Hz/60Hz±0.05(电池供电) | |||||||
输出功率因数 | ≥0.8 | |||||||
输出波形 | 纯净正弦波 | |||||||
总谐波失真 | 线性负载﹤2%，非线性负载﹤4% | |||||||
动态负载电压瞬变（0-100% | ﹤5% | |||||||
动态响应恢复时间 | ﹤10ms | |||||||
过载能力 | 过载125% 维持1min后转旁，过载150% 维持1s后转旁路 | |||||||
满载效率 | 91% | 91% | 91% | 92% | 92% | 93% | 93% | 93% |
系统 | ||||||||
电脑通信接口 | RS232(RS485、远程网络监控选件) | |||||||
运行温度 | 0℃-40℃ | |||||||
相对湿度 | 30%-90%(无凝结) | |||||||
运行高度 | ﹤2000m(每增加100m功率下降1%，最高4000m) | |||||||
冷却方式 | 强制通风(温控式) | |||||||
噪音(dB) | 48-55 | 50-60 | 55-65 | 55-68 | ||||
尺寸(W×D×H)mm | 390*659*860 | 430*760*1350 | 710*720*1450 | |||||
主机重量(kg) | 150Kg | 199Kg | 220Kg | 305Kg | 380Kg | 480Kg | 565Kg | 580Kg |
选件 | RS485/网络适配器（SNMP）/谐波补偿柜/输入输出配电柜/输入输出隔离柜/防雷装置 | |||||||
