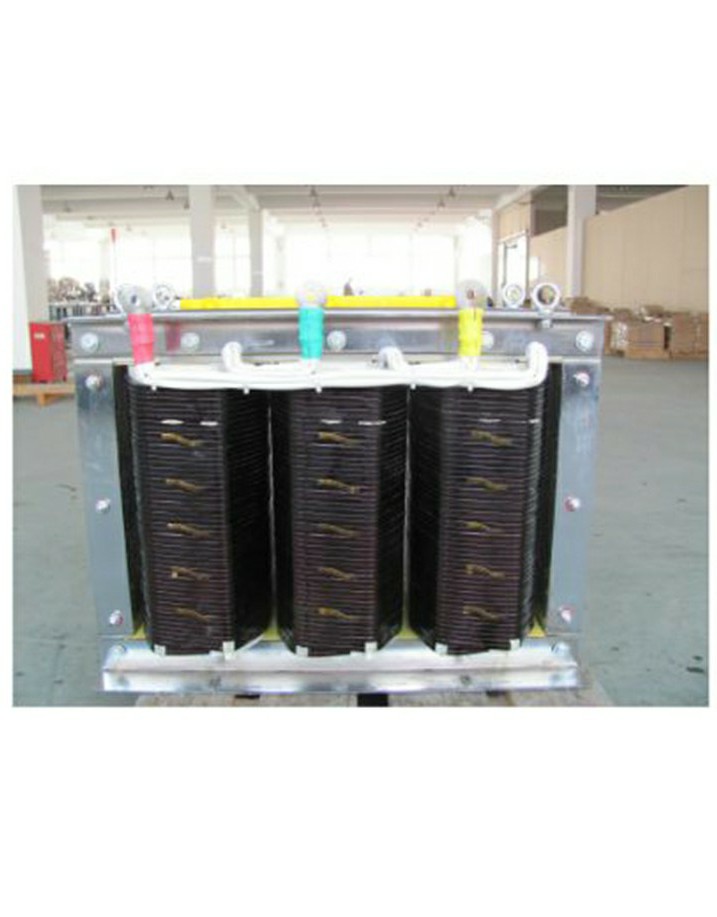

电力系统和用户负载中存在谐波分量时，谐波电压将会在隔离变压器线圈中产生附加的谐波电流分量，使隔离变压器超载超温运行，降低隔离变压器的运行寿命，甚至短时间内烧毁；K系数隔离变压器是根据用户供电品质和负载中的谐波分量，设计时充分考虑非线性负载，并综合考虑谐波对铁芯、线圈的性能影响，按照美国标准设计制造，可有效保证隔离变压器的可靠运行。
K系数是一个通用的谐波发热效应特殊度量，尤其适用于变压器上的谐波，它不仅强调谐波频率，还强调谐波次数、谐波频谱分布和频谱比例，K系数变压器标准规格有K-4,K-13,K-20,K-30等等；K-13是办公室负荷和普通机房负荷的一个常用额定值，K-20趋向于专用计算机负荷、IT数据中心和电力质量敏感设备PDU（电力分配单元）等。K系数变压器的设计致力于控制谐波热效应，特殊设计的产品可以滤除三倍频谐波，双输出相位差30度的产品可以滤除五、七、十七、十九倍频谐波等。
技术参数
容量 | 1KVA-3000KVA | 电压等级 | AC1140V及以下 |
输入电压 | 允许额定电压±10%波动 | 绝缘电阻 | DC 500V≥100MΩ |
输出电压 | 负载范围内额定电压±2-3℅ | 绝缘等级 | H级 |
频率 | 50Hz/60Hz | 环境温度 | —15°C--+45°C |
K系数 | 常规K=4 其它值定做 | 励磁涌流 | ≤7Ie |
抗电强度 | 4200V/10mA/60s | 相对湿度 | ＜95℅ |
负载性能 | 连续100℅满载时，可承受3-倍瞬间电流 | 温升 | ＜100K |
波形失真 | 无附加波形失真 | 噪音 | ＜55db |
造型一览
规格型号 | 额定容量 | 额定输入 | 额定输出 | 变压器参考尺寸 | 参考重量 | 备注 | |
三 相 | SGB-3 | 3 | AC1140V | AC3000V | 325×120×260 | 32 | |
SGB-5 | 5 | 325×145×260 | 40 | ||||
SGB-10 | 10 | 340×200×330 | 60 | ||||
SGB-15 | 15 | 420×240×390 | 90 | ||||
SGB-20 | 20 | 420×250×410 | 110 | ||||
SGB-30 | 30 | 420×350×410 | 130 | ||||
SGB-40 | 40 | 480×300×460 | 170 | ||||
SGB-50 | 50 | 650×400×540 | 210 | ||||
SGB-60 | 60 | 650×420×540 | 230 | ||||
SGB-80 | 80 | 650×380×600 | 320 | ||||
SGB-100 | 100 | 650×400×600 | 380 | ||||
SGB-120 | 120 | 800×450×600 | 420 | ||||
SGB-150 | 150 | 850×380×780 | 500 | ||||
SGB-180 | 180 | 850×380×780 | 550 | ||||
SGB-200 | 200 | 850×430×780 | 620 | ||||
SGB-225 | 225 | 855×435×780 | 680 | ||||
SGB-250 | 250 | 860×440×780 | 730 | ||||
SGB-300 | 300 | 870×445×780 | 820 | ||||
SGB-400 | 400 | 890×450×780 | 950 | ||||
SGB-500 | 500 | 1050×600×1200 | 1300 | ||||
SGB-600 | 600 | 1100×700×1200 | 1500 | ||||
SGB-800 | 800 | 1120×750×1200 | 1800 | ||||
SGB-1000 | 1000 | 1150×800×1200 | 2100 | ||||
单 相 | DGB-1 | 1 | 相电压 | 相电压 | 165×140×140 | 12 | |
DGB-2 | 2 | 200×130×210 | 16 | ||||
DGB-3 | 3 | 200×140×210 | 18 | ||||
DGB-5 | 5 | 210×170×280 | 28 | ||||
DGB-8 | 8 | 210×190×300 | 36 | ||||
DGB-10 | 10 | 210×220×300 | 43 | ||||
DGB-12 | 12 | 240×170×380 | 47 | ||||
DGB-15 | 15 | 250×180×380 | 55 | ||||
DGB-20 | 20 | 250×220×380 | 77 | ||||
DGB-25 | 25 | 250×230×440 | 100 | ||||
DGB-30 | 30 | 250×230×550 | 120 | ||||
DGB-40 | 40 | 260×250×550 | 140 | ||||
DGB-50 | 50 | 330×240×550 | 170 | ||||
DGB-60 | 60 | 330×280×550 | 210 | ||||
DGB-80 | 80 | 330×320×550 | 260 | ||||
DGB-100 | 100 | 340×320×550 | 300 | ||||
DGB-120 | 120 | 440×400×600 | 360 | ||||
DGB-150 | 150 | 450×420×600 | 410 | ||||
DGB-180 | 180 | 560×440×780 | 470 | ||||
DGB-200 | 200 | 580×445×780 | 520 | ||||
