SBW-SW系列无触点稳压器

SBW-SW系列高精度无触点稳压器

SBW-SW-3系列智能可控硅无触点交流稳压器是我公司引进、吸收国外技术,同时结合我国国情,为稳定交流电压而设计的新一代智能型快速节能稳压电源。该稳压器中央控制系统采用单片机智能控制,并配以多语言液晶显示,突出表现本设备的安全性、稳定性、节能性和人性化的人机界面。同传统补偿式稳压器及业内常规无触点交流稳压器比较,具有智能控制与显示、高精度、快速稳压、静音节能、输出无突变五大显著优点;且无触点高精度、快速稳压、输出无突变是业内未及的高新技术!

SBW补偿式交流稳压器、SBW-SW交流无触点稳压器优缺点比较

对比项目

SBW补偿式交流稳压器

SBW-SW无触点稳压器

备注



工作原理

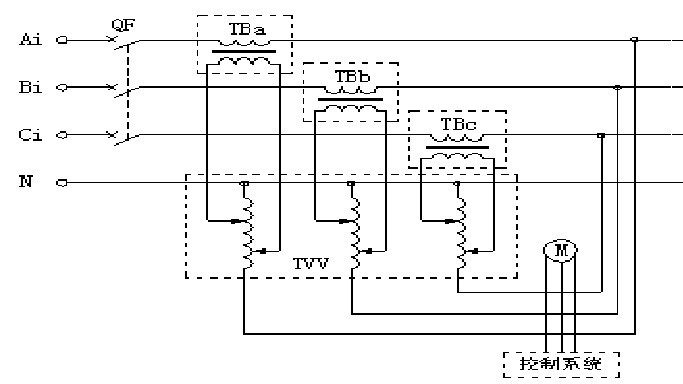

SBW补偿式交流稳压器主要由补偿变压器TB、调压变压器TVV及传动系统组成(如上图)。
有碳刷、有触点、有机械传动,模拟控制。

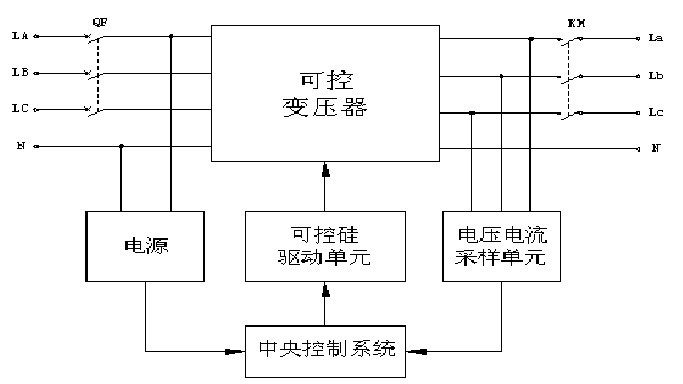

SBW-SW智能交流无触点稳压器主要由补偿变压器(可控变压器)、可控硅无触点开关、高速AD采样及单片机组成的智能处理器构成(如上图)。
无碳刷、无触点、无机械传动、数字化智能控制。

SBW-W交流无触点稳压器因此具有:智能控制与显示、快速稳压、静音节能三大显著优点。



控制及显示

模拟控制,
参数设定依靠电位器调节;
有很多厂家沿用指针式显示。
注:我厂2009年起改用LCD液晶数字显示。

12位高速AD采集,每周波采集128点,单片机数字处理及真有效值计算,控制精确无误 ,大规模可编程逻辑器件与单片机的完美配合。
人性化的人机界面:通过操作面板触摸键可以查看、设定稳压器各种指标。




响应时间

模拟信号采集及处理
响应时间一般为50ms左右

12位高速AD采集,每周波采集128点,单片机高速处理。
响应时间<10ms

有厂家为模拟控制方式,响应时间不能达到快速要求



稳定时间(输入电压突变10%)

1s左右(JB/T7620-1994规定)

≤100ms(YD/T1270-2003规定)

很多厂家因控制及环流问题,稳定时间接近补偿式,远不能达到标准规定≤100ms的要求



噪 音

≤55分贝

≤50分贝   具有静音特点



效率

损耗主要由补偿变压器、调压变压器两部分组成。
国标产品效率:
50KVA以下≥94%
50KVA-100KVA≥96%
100KVA以下≥97%

损耗主要由补偿变压器产生,同一厂家按相同工艺生产损耗降低近一半。
国标产品效率:
50KVA以下≥95%
50KVA-100KVA≥97%
100KVA以下≥98%




调压方式

统调或分调只能选择其一

统分调兼得:分调调压,可随意设置统调、分调(上稳特有功能),具有三相电压自动平衡功能,可有效克服中心点漂移



抗谐波功能

需要增加滤波控制电路

12位高速AD采集,每周波采集128点,单片机高速处理,数字滤波功能,在严重谐波干扰时仍可安全稳定运行



故障保护

故障切断输出

有故障切断输出或不间断自动旁路工作两种模式供选择



旁路功能

手动旁路供电

有不间断自动旁路功能



维护周期

3-6个月检查维护一次,检查碳刷压力及接触情况,清理灰尘及积碳

可以免维护:1年检查一次接线有无过热松动现象,清理灰尘污垢



稳压精度

±1-5%可调  常规±3%

±1.5-7%可设置  常规±2.5%




技术参数

输入

稳压范围

常规三相304V-456V或宽范围特别订制

频率

50HZ/60HZ

输出

额定电压

相电压220V

中心电压

±7℅可调整

稳压精度

±(1-7)℅可选择(常规为±1.5℅、高精度定制)

响应时间

≤10ms

稳定时间

≤100ms

波形失真

不产生附加波形畸变(静态)

效率

50KVA及以下≥97℅、50KVA以上≥99℅

三相不平衡度

三相电压自动平衡

延时输出

先稳压再输出(保护设备不受冲击)

过压

输出相电压低于10℅(245V),切断输出或不间断转向旁路

欠压

输出相电压低于10℅(195V),切断输出或不间断转向旁路

保护

缺相

具备(自动切断)

过载

电子检测,过载1分钟左右切断输出

过流

电子检测和断路器双重保护

短路

电子检测和断路器双重保护

旁路

人工或不间断自动旁路

指示

电压

A、B、C、∑ABC三相分别具有真有效值数字显示

电流

A、B、C、∑ABC三相分别具有真有效值数字显示

工作状态

稳压状态/市电状态

异常

过压、欠压、过载、保险丝断

工作方式


具有稳压和市电两种工作方式

电压调整方式


同调、分调、自动判别

过载能力


5倍额定电流1秒钟



产品规格

序号

型号

规格

稳压

范围

稳压

精度

额定容量

(KVA)

额定输出电流(A)

参考外形尺寸mm

(宽**高)

参考重量

(Kg)

备注

1

SBW-

SW-30

±15

±1%-5%可调


30

46

400*800*800mm箱式

(含轮总高880mm)

118


2

SBW-

SW-50

±15

±1%-5%可调


50

76A

400*800*800mm箱式

(含轮总高880mm)

155


3

SBW-

SW-80

±15

±1%-5%可调


80

122A

500*850*1000mm

箱式

200


4

SBW-

SW-100

±15

±1%-5%可调


100

152A

500*850*1000mm

箱式

225


5

SBW-

SW-120

±15

±1%-5%可调


120

182A

500*850*1000mm

箱式

240


6

SBW-

SW-150

±15

±1%-5%可调


150

228A

760*660*1600mm

柜式

350


7

SBW-

SW-200

±15

±1%-5%可调


200

304A

760*660*1600mm

柜式

400


8

SBW-

SW-225

±15

±1%-5%可调


225

342A

760*660*1600mm

柜式

450


9

SBW-

SW-250

±15

±1%-5%可调


250

380A

760*660*1600mm

柜式

470


10

SBW-

SW-320

±15

±1%-5%可调


320

486A

1100*800*2000mm

柜式

620
